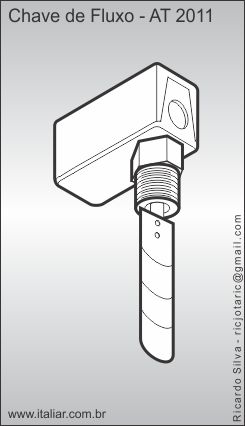

Chave de Fluxo AT 2011 Italiar

CHAVE DE FLUXO TIPO PALHETA EXTENSÍVEL, PARA LÍQUIDOS, COM CONEXÃO TIPO “MACHO” COM Æ DE 1” BSPT - (WATER FLOW SWITCH)

Chave de Fluxo AT- 2011 - APLICAÇÃO

Utilizado como sensor para indicar a presença ou ausência do fluxo do líquido dentro de tubulação convencional (PVC, Ferro e Cobre), atua sempre como um dispositivo complementar de segurança e proteção, para ligar ou desligar motores, bombas d’água, chaves contatoras, alarmes, etc., como por exemplo em sistema de refrigeração, incêndio, bombeamento em geral, ajudando a detectar a quebra do motor, da correia, do mancal e ainda, eventual obstrução da passagem do fluído, entre outros.

Chave de Fluxo AT- 2011 - INDICAÇÃO E DESCRIÇÃO TÉCNICA:

Indicado para água natural, salmora, óleo ou qualquer fluído com viscosidade semelhante a água e que não possua elementos corrosivos ao latão e ao silicone ou araldite;

Conexão em latão tipo “macho”Æ 1 “BSPT (rosca cônica) ;

Caixa de ferro em pintura epoxi, sendo inadequado o uso ao tempo ou próximo de locais com formação de água de condensação;

Micro-chave com capacidade de 10 A (resistivo) – ½ HP – 125/250 VAC (SPDT) (COM-NO-NC) e esquema elétrico em etiqueta junto à caixa;

4 (quatro) palhetas em aço inóx austenítico (sem carbono);

Sistema de selagem, que suporta pressões de até 500 psi e temperaturas do fluído entre a máxima e 150 ° C e a mínima de 0 ° C ;

Sistema de acionamento tipo magnético, ajustado na fábrica para vazões e pressões mínimas (aciona a partir de 1 (um) metro de coluna d’água), permitindo a regulagem , girando o parafuso do eixo acionador e acoplador da mola (Fig. 1) no sentido horário (mais pressão) / sentido anti-horário (menos pressão).

Opcionalmente poderá ser fornecido em conexão de latão com rosca NPT;

Opcionalmente poderá ser fornecido com micro-chave com capacidades de 3 A, 5 A e 15 A .

Chave de Fluxo AT- 2011 - OBSERVAÇÔES IMPORTANTES:

Montar num trecho da tubulação, onde exista uma seção reta de 5 (cinco) vezes o diâmetro, para cada lado, e nunca localizado próximo à válvulas, curvas, reduções, e ou obstáculos, que comprometam o fluxo normal do fluído;

Admite a utilização em tubulação vertical;

Limpar a tubulação antes e após a instalação;

Nunca use o eixo regulador e acoplador da mola (Fig. 1) como apoio, bem como nunca use a caixa como apoio, ao instalar a peça. Quando da instalação, utilize sempre a parte sextavada da peça como apoio para chave e ou grifo;

Verificar o sentido correto do fluxo, instalando a chave de modo que a palheta fique na altura correta dentro da tubulação;

Disque dúvidas: (011) – 5062-3390.

Chave de Fluxo AT- 2011 - ESQUEMA ELÉTRICO

ESQUEMA ELÉTRICO – Fio na cor: Preto = COM / Branco = NO / Vermelho = NC

COM = Comum/ NO = Normalmente aberto/ NC = Normalmente fechado .

COM+NO – Fecha com fluxo;

COM+NC – Fecha sem fluxo ;

Chave de Fluxo AT- 2011 Italiar - CARACTERÍSTICAS TÉCNICAS
